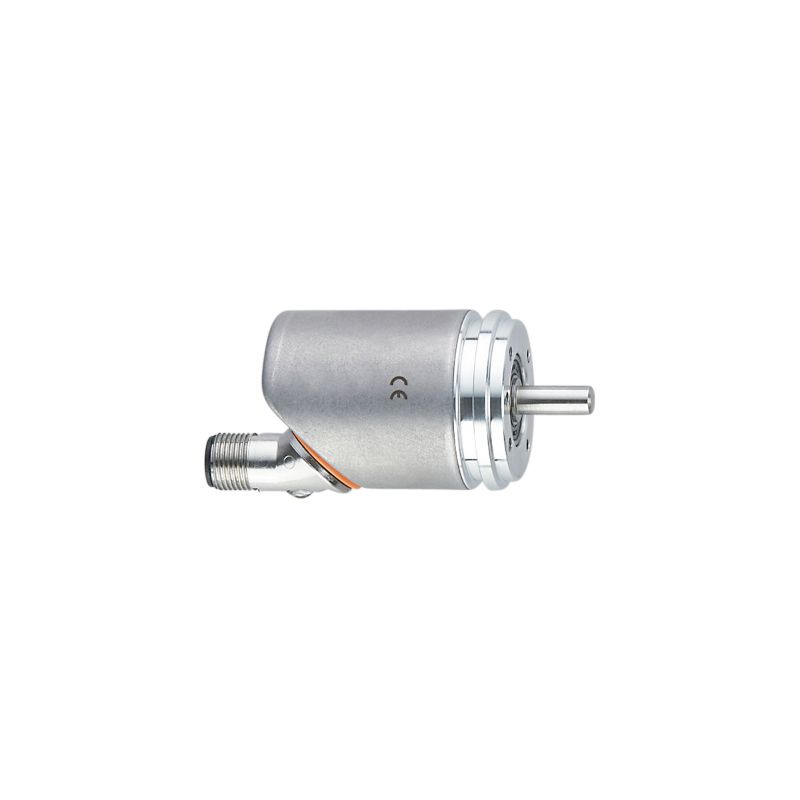

RMB300 Codeur multi-tours absolu à arbre plein.
- Suivi absolu de la position même hors tension
- Mémorisation du temps de fonctionnement d’un roulement pour une planification efficace de la maintenance
- Résolution totale programmable jusqu’à 31 bits
- Entrée / sortie de commutation TOR programmable
| Caractéristiques du produit |
| Résolution |
65536 pas; 32768 tours; 31 bit |
| Interface de communication |
IO-Link |
| Type d’arbre |
arbre plein |
| Diamètre de l’arbre [mm] |
6 |
| Application |
| Principe de fonctionnement |
absolu |
| Type de tour |
Multi-tours (multiturn) |
| Données électriques |
| Tension d’alimentation [V] |
18…30 DC; (selon TBTP) |
| Tension assignée d’isolement [V] |
30 |
| Consommation [mA] |
< 75 |
| Classe de protection |
III |
| Protection inversion de polarité |
oui |
| Retard à la disponibilité max. [ms] |
1000 |
| Vitesse de rotation max. électrique [U/min] |
12000 |
| Données mécaniques |
| Poids [g] |
227,2 |
| Dimensions [mm] |
Ø 36 / L = 65 |
| Matières |
flasque: aluminium; boîtier: inox (1.4521 / 444); connecteur: inox (1.4401 / 316) |
| Couple de démarrage max. [Nm] |
1 |
| Température de référence couple [°C] |
20 |
| Type d’arbre |
arbre plein |
| Diamètre de l’arbre [mm] |
6 |
| Matière de l’arbre |
|
| Charge max. sur l’arbre axiale en bout d’arbre [N] |
40 |
| Charge max. sur l’arbre radiale en bout d’arbre [N] |
110 |
|
|
